四柱油壓機電磁換向閥

作者：金拓科技發布時間：2013/6/24 11:29:57

四柱油壓機電磁換向閥是利用電磁鐵的推力使閥芯移動實現換向的。電磁鐵換向閥操縱方便，布局靈活，有利于提高設備的自動化程度，因而應用十分廣泛。電磁鐵按使用的電源不同，可分為交流和直流兩種。交流電磁鐵的使用電壓為220V或380V。優點是電磁吸力大，不需要專門的電源，換向時間短(0. 01 -0.03)，換向迅速；缺點是啟動電流大，在閥芯被卡住或電源電壓下降15%以上電磁鐵吸力不夠時，電磁鐵線圈易被燒毀，換向沖擊大，噪聲大，發熱多換向頻率不能太高(換向頻率一般為30加分左右)。直流電磁鐵的使用電壓為24V或36V，優點是工作可靠，換向沖擊小，噪聲小，發熱少，使用壽命長，允許使用的換向頻率可達120次/分；其缺點是需要直流電源，成本較高，起動力小，換向時間較長(0.05 -0.085)。
四柱油壓機電磁鐵按銜鐵工作腔是否有油液，又可分為"干式"和"濕式"。干式電磁鐵不允許油液流入電磁鐵內部，因此必須在滑閥和電磁鐵之間設置密封裝置，而在推桿移動時產生較大的摩擦阻力，也易造成油的泄漏。濕式電磁鐵的銜鐵和推桿均浸在油液中，運動阻力小，且油還能起到冷卻和吸振作用，從而提高了換向的可靠性及使用壽命。

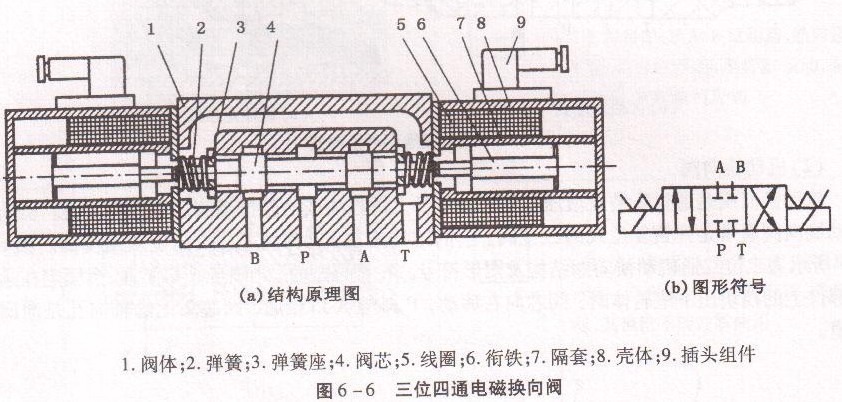

如圖6 -6(a)所示為三位四通電磁換向閥的結構原理圖。閥的兩端各有一個電磁鐵和一個對中彈簧。閥芯在常態時處于中位。當右端電磁鐵通電時，右銜鐵6通過推桿將閥芯4推至左端，閥右位工作，其油口P通B，A通T；當左端電磁鐵通電時，閥芯移至右端，閥左位工作，油口P通A， B通T。圖6 -6(b)為三位四通電磁換向閥的圖形符號。

前述電磁換向閥的閥芯為滑動式圓柱閥芯，故這種電磁閥又稱電磁滑閥，近年來出現了一種電磁球閥，它以電磁力為動力，推動鋼球來實現油路的換向(通斷和切換)。與電磁滑閥相比較，電磁球閥具有密封性好，反應速度快，使用壓力高和適應能力強等優點，是一種頗具特色的換向閥。電磁球閥的主要缺點是不像滑閥那樣具有多種位通組合形式和多種中位機能，故目前在使用范圍方面還受到限制。
