四柱油壓機油管接頭

作者：金拓科技發布時間：2013/6/15 12:08:45

四柱油壓機油管接頭是油管與油管，油管與液壓元件之間的可拆卸連接。它應滿足連接牢固，密封可靠，液阻小，結構緊湊，拆裝方便等要求。
四柱油壓機油管接頭的形式很多，按接頭的通路方向，有直通、直角、三通、四通、錢接等形式;按其與四柱油壓機油管連接方式分，有管端擴口式、卡套式、焊接式、扣壓式等。管接頭與機體的連接常用圓錐螺紋和普通細牙螺紋。用圓錐螺紋連接時，應外加防漏填料;用普通細牙螺紋連接時，應采用組合密封墊(熟鋁合金與耐油橡膠組合)，且應在被連接件上加工出一個小平面。
1.焊接式管接頭

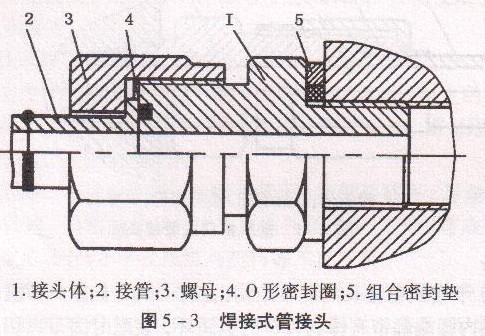

如圖5 -3所示，焊接管接頭是將管子的一端與管接頭上的接管2焊接起來后，再通過管接頭上的螺母3、接頭體l等與其它管子式元件連接起來的一類管接頭。接頭體1與接管2之間的密封可采用圖5 -3所示的O形密封圈來密封。除此之外，還可采用球面壓緊的方法或加金屬密封墊圈的方法加以密封。
焊接式鋼管接頭結構簡單，制造方便，耐高壓(32MPa)，密封性能好。缺點是對鋼管與接管的焊接質量要求較高。

2.扣壓式管接頭

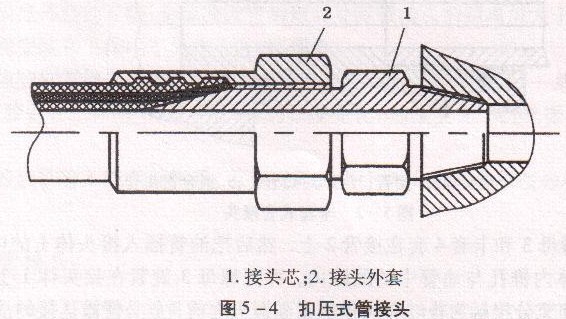

如圖5 -4所示是扣壓式管接頭，它主要由接頭外套2和接頭芯l組成。接頭外套的內壁開有環形切槽，接頭芯的外壁呈圓柱形，上有周向切槽。當剝?nèi)ツz管的外膠層，將其套人接頭芯時，擰緊接頭外套并在專用設備上扣壓，以達到密封連接。這種管接頭的最高作壓力可達40MPa。

3.快速接頭
快速接頭是一種不需要任何工具，能實現迅速連接或斷開的油管接頭，適用于需要經常拆卸的液壓管路。
當液壓系統中某一局部不經常需要液壓油源，或一個液壓油源要間斷地分別供給幾個局部時，為了減少控制閥和復雜的管路安裝，有時可采用快速接頭與膠管配合使用�？焖俳宇^的結構如圖5 -5所示。圖中各零件的位置為油路接通時的位置，外套5把鋼球4壓人槽底使外接頭體2和內接頭體6連接起來，單向閥閥芯1和7互相擠緊頂開使油路接通。
當需要斷開油路時，可用力把外套5向左推，同時拉出外接頭體2，油路即可斷開。與此同時，單向閥閥芯1和7分別在各自的彈簧的作用下外伸，頂在內接頭體6和外接頭體2的閥座上，使兩側管子內的油封閉在管中不至流出，彈簧寫則使用外套5回到原位。
