四柱油壓機葉片泵
作者：金拓科技 發布時間：2013/6/9 10:39:13
四柱油壓機葉片泵在機床液壓系統中應用最為廣泛。它具有結構緊湊、體積小、運轉平穩、噪聲小、使用壽命較長等優點，但也存在著結構復雜、吸油性能較差、對油液污染比較敏感等缺點。一般葉片泵工作壓力為7MPa，高壓葉片泵可達14MPa，隨著結構和工藝材料的不斷改進，葉片泵也逐漸向中、高壓方向發展，現有產品的額定壓力高達28MPao按葉片泵輸出流量是否可變，
可分為定量葉片泵和變量葉片泵；按每轉吸、壓油次數和軸、軸承等零件所承受的徑向液壓力，又分為:單作用葉片泵(變量葉片泵)和雙作用葉片泵(定量葉片泵)。
外反饋限壓式變量葉片泵工作原理
單作用式葉片泵的變量方法是改變其偏心距e的大小，偏心距可通過手動調節，也可自動調節。自動調節的變量泵可根據其工作特性的不同分為限壓式、恒壓式和恒流量式三類，其中以限壓式應用較多。

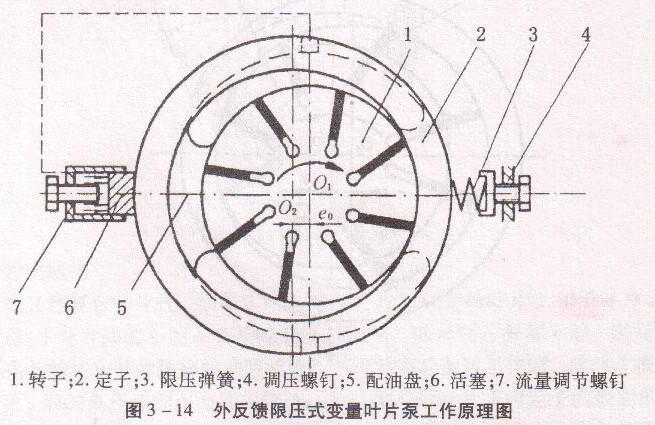

四柱油壓機限壓式變量葉片泵是利用其工作壓力的反饋?zhàn)饔脤?shí)現變量的，常用的是外反饋式變量葉片泵。如圖3 -14所示，轉子1的中心01是因定的，定子2可以左右移動，在右端限壓彈簧3的作用下，定子2與反饋液壓缸中的活塞6緊密靠在一起，這時定子中心O2和轉子中心01 之間產生一個初始偏心距句，它決定泵需要輸出的最大流量。泵工作時，反饋液壓缸對定子施加向右的作用力為pA，當泵的工作壓力達到調定壓力PB時，定子所受反饋力與彈簧預緊力平衡，即PBA==缸。；當泵的工作壓力P <PH時，pA<缸。，定子保持不動，初始偏心距e。不變，泵的輸出流量最大旦保持基本不變；當泵的工作壓力P >PB時，pA>缸。，限壓彈簧被壓縮，定子向右移動，偏心距減小，泵的輸出流量也相應減�。划�(dāng)泵的工作壓力達到某一極限值時，限壓彈簧被壓縮至最小，定子移動到最后端，偏心距越近于0，這時泵的輸出流量為0。
限壓式變量葉片泵也適用于對執行機構有快、慢速要求的液壓系統�？焖贂r(shí)需要葉片泵低壓大流量，慢速時需要高壓小流量。它與采用一個高壓大流量定量泵相比，可以降低功率損耗，減少油液發熱；與采用雙聯泵相比，可以簡化系統，節省液壓元件。
