液壓機順序閥和順序動作回路
作者：金拓科技 發布時間：2013/3/16 11:17:27
液壓機順序閥是用來控制系統中各執行元件先后動作順序的。
1.順序閥的結構和工作原理
液壓機順序閥按結構不同，順序閥也分為直動式和先導式兩種。一般先導式閥用于壓力較高的場合。

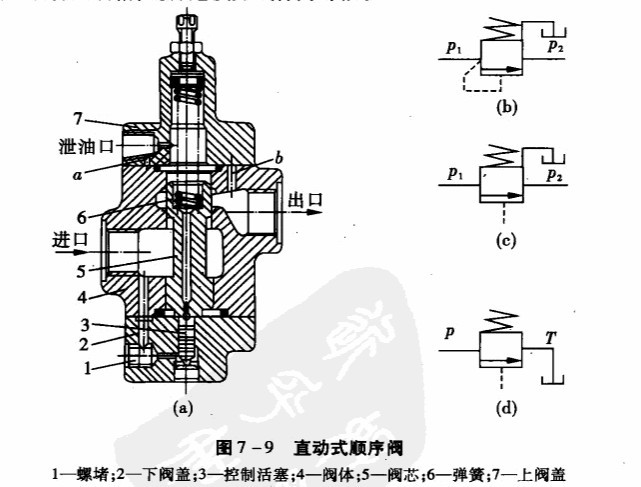

(1)直動式順序閥。如圖7 -9(a)所示為直動式順序閥的結構圖。它由螺堵1、下閥蓋2、控制活塞3、闊體4、閥芯5、彈簧6等零件組成。當其進油口的油壓低于彈簧6的調定壓力時，控制活塞3下端油液向上的推力小，閥芯5處于最下端位置，闊口關閉，油液不能通過順序閥流出。當進油口油壓達到彈簧調定壓力時，閥芯5抬起，閥口開啟，壓力油即可從順序闊的出口流出，進入油路工作。這種順序閥利用其進油口壓力控制，稱為普通順序閥(也稱為內控式順序閥)，其圖形符號如圖7 -9( b)所示。由于閥出油口接壓力油路，因此其上端彈簧處的泄油口必須另接一油管通油箱，這種連接方式稱為外泄。
若將下閥蓋2相對于閥體轉過90°或180°，將螺堵1拆下，在該處接控制油管并通入控制油，則閥的啟閉便由外供控制油控制。這時即成為液控順序闊，其圖形符號如圖7 -9(c)所示。若再將上閥蓋7轉過1800，使泄油口處的小孔α與閥體上的小孔b連通，將泄油口用螺堵封住，并使順序闊的出油口與油箱連通，則順序間就成為卸荷閥己其泄漏油可由闊的出油口流回油箱，這種連接方式稱為內泄。卸荷闊的圖形符號如圖7 - 9 (d)所示。
直動式順序閥設置控制活塞的目的是縮小閥芯受油壓作用的面積，以便采用較軟的彈簧來提高閥的壓力一流量特性。直動式順序闊的最高工作壓力可達14 MPa，其最高控制壓力可達7 MPa。順序閥常與單向閥組合成單向順序閥使用。
(2)先導式順序閥。結構原理與先導式溢流閥類似，工作原理也基本相同，故不再重述。

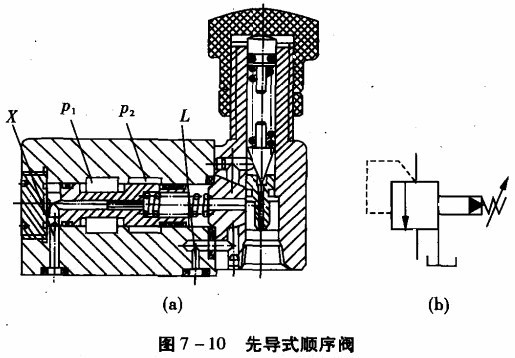

先導式順序閥與直動式順序閥一樣也有內控外泄、外控外泄和外控內泄的控制方式，圖7-lO(a)所示為先導式順序闊的結構原理圖，圖7 -10Cb)為內控外泄式先導順序閥的圖形 符號。
