伺服壓力機柱塞泵

作者：金拓科技發布時間：2015/4/8 11:15:33

伺服壓力機柱塞與齒輪泵、葉片泵相比壓力高，效率高，改變流量容易，廣泛用于大功率情況。柱塞泵分軸向柱塞泵和徑向柱塞泵。軸向柱塞泵應用被廣。
I.輸向柱塞泵
(I)工作原理

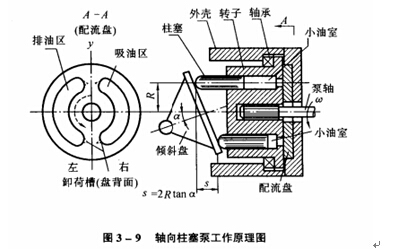

伺服壓力機軸向柱塞泵工作原理直日?qǐng)D3-9所示。
斜盤i頂角為α(定量泵a固定，變量泵α可變)，當柱塞隨轉子旋轉時，同時被斜盤推著來回伸縮，檢察后的小油3l容積相應變大或變小。柱塞泵到配流茲的吸油區，其后的小油室容積變大而吸油;柱塞轉到排油區，小油室容積變小往外排油。在兩區交界處.小油室被密閉.有困油現象。為減少困油的危害，配流盤上開有卸荷糟.
如圖3-9所示。每個位塞隨轉子轉一圈，吸、排油各一次。柱塞數為(取單數可減少流量脈動)。

(2)排量與流量
①流量由軸入轉速n和結構參數確定。實際流量受壓力影響。
②改變傾角α，ap改變流量，改變?chǔ)恋姆较?流量方向改變，可實現雙向變量。
③改變?chǔ)两亲儎?dòng)流量很方便，但控制力較大，一艘用變盤機構來實現。
常用的變量方式有手動變量、液動變量(用液壓力推動實現變量)和伺服變量(自伺服閥控制變量機構實現變量可以組成伺服泵一一泵軸出流量隨軸入電信號而變)。
根據變量機構的內部調節功能又可分為
(I)恒功率調節變量泵：泵軸出流體功率自動恒定。
(ii)恒壓式(壓力補償式)變量泵：泵的出口油壓自動限定在設定壓力，如恒壓式變量葉片泵。
(iii)負載敏感式變量泵：泵的最大軸出流量可隨負級需要而自動調節。
(iv)限壓式負載敏感泵：兼有限壓和負載敏感兩種功能。
④此柱量監泵是由轉子轉動，配流盤和斜盤固定而實現泵的功能。相反，轉子固定，配流盤和斜盤同制轉動，也可以實現泵的功能，叫轉盤式位篡泵。另外，使轉子相對于斜盤傾斜α角度的柱塞泵叫傾缸式位塞泵。
在油路圖中，變量泵用圖3-10所示符號表示。
(3)伺服壓力機柱塞泵的優缺點
柱塞泵有以下優點：
①使用壓力最高(一徽為16~32MPa.最高達60MPa。②容積效率最高為0.9-0.98，總效率為0.8-0.9.③流量大。
一般自吸能力不強；有的泵稍好。
④徑向尺寸不大，轉子轉動慣量小，加速性能較好。⑤容易實現變量。
⑥在柱塞頭部與斜盤問加上滑較實行靜壓支撐和潤滑后，壽命和低迫性能可以提高。柱塞泵的主要缺點是結構復雜，價格較貴，使用維護要求較高。
