液壓機內嚙合齒輪泵簡介

作者：金拓科技發布時間：2013/2/6 9:12:50

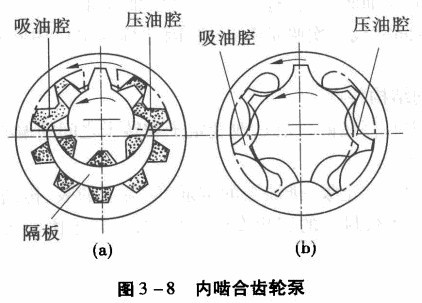

液壓機內嚙合齒輪泵有漸開線齒輪泵和擺線齒輪泵(又名轉子泵)兩種，如圖3 -8所示，其工作原理和主要特點與外嚙合齒輪泵基本相同。在漸開線齒形的內晴合齒輪泵中，小齒輪和內齒輪之間要裝一塊月牙形的隔板，以便把吸油腔和壓油腔隔開，如圖3 -8(a)所示。在擺線齒形的內喃合齒輪泵中，小齒輪和內齒輪只相差一個齒，因而不須設置隔板，如圖3 -8(b)所示。液壓機內嚙合齒輪泵中的小齒輪為主動輪。

液壓機內嚙合齒輪泵結構緊湊，尺寸小，質量輕，由于齒輪轉向相同，相對滑動速度小，磨損小，使用壽命長，流量脈動遠小于外嚙合齒輪泵，因而壓力脈動和噪聲都較�。粌�(nèi)嚙合齒輪泵允許使用高轉速，因?yàn)楦咿D(zhuǎn)速下的離心力能使油液更好地充入密封工作腔，可獲得較高的容積效率。擺線內嚙合齒輪泵排量大，結構更簡單，而且由于嚙合的重疊系數大，傳動平穩，吸油條件更好。內咱合齒輪泵的缺點是齒形復雜，加工精度要求高，需要專門的制造設備，造價較貴，隨著工業技術的發展，它的應用將會越來越廣泛。

高壓齒輪泵的特點
高壓齒輪泵與低壓齒輪泵的工作原理是相同的，但為了使其具有較高的工作壓力，高壓齒輪泵一般在結構上都采用端面間隙自動補償裝置減小端面泄漏，從而保證泵在較大范圍內有較高的效率。其補償原理如圖3 -7所示，泵內壓油腔的壓力油經專門的通道引到浮動軸套的外側，產生液壓作用力，這個力須稍大于齒輪端面作用在軸套內側的力，使軸套始終自動貼緊齒輪端面，從而減小了泵內通過端面的泄漏，提高了壓力。并在結構上采取一定措施使軸承有較高的壽命。
