高空作業升降平臺結構與工作原理

高空作業升降平臺由底盤、升降臂系統、作業平臺、液壓系統的控制系統五大部系組成。由電機驅動油泵，高壓油進入閥塊P腔，經單向閥1向A腔輸出，進入升降油缸，使作業平臺緩緩升起。依負荷不同，由溢流閥2調定工作壓力，可防止過載或超壓。作業平臺下降時，通電打開電磁閥4，升降油缸在作業平臺載荷的重力下，其液壓油流往A腔進入閥塊，因單向閥1反向關閉，液壓油只能通過開啟的電磁閥4，經可調節流閥3，由O腔排入油箱，這時作業平臺緩緩下降。因閥內部采用了壓力平衡結構，其閉啟動作只受電磁鐵控制，所以不會載荷波動而影響升降速度的平穩性。電氣控制箱有上升和下降各一只按鈕，分別起動電機帶動油泵上升作業平臺和打開電磁單向閥卸荷使作業平臺下降。這兩只按鈕又同時并聯安裝在作業平臺護欄旁的平臺控制盒上，可由平臺上作業人員獨立控制升降。

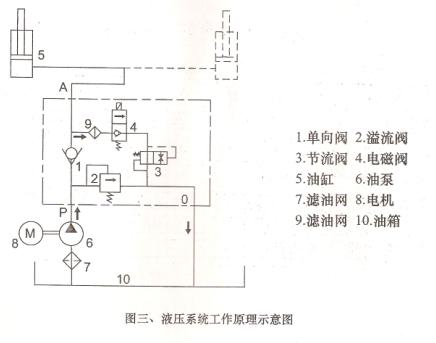

高空作業升降平臺工作原理圖：
